Teilement, Elementart-Stufe 4

Ein Teilelement definiert die 4. Stufe der eBKP-Methodik und ist einem Element untergeordnet. Die Teilelemente sind immer Teile ihres Elements und beschreiben detailliert das Element.

Es sind pro Element max. 100 eBKP-Gate und 800 individuelle Teilelemente möglich.

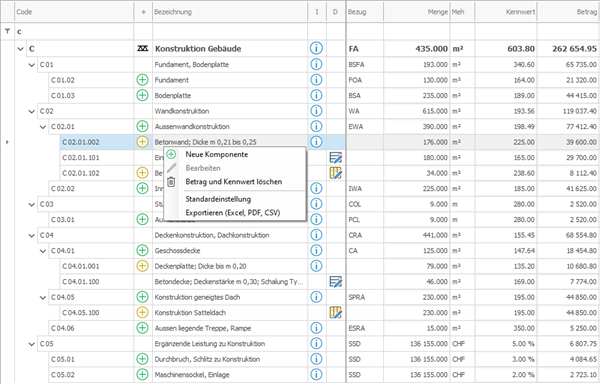

18912

Teilelement bestimmen

Ein Teilelement ist in der eBKP-Methodik bestimmt, wenn es mindestens einen Betrag aufweist.

Teilelement ohne Komponente

Wird ein Teilelement nicht durch seine Unter-Komponenten bestimmt, wird der Betrag des Teilelements durch Menge resp. durch die zugeordnete Bezugsgrösse und Kennwert berechnet.

Teilelement mit Komponente

Wird ein Teilelement detailliert durch seine ihm zugeordnete Komponenten bestimmt, dann entspricht der Betrag der Betragssumme seiner Komponenten. Die Menge ist auf der Stufe Teilelement definierbar und der Kennwert berechnet sich Betrag durch Menge des Teilelements.

Elementart

Wird die Stufe 4 durch eine Elementart bestimmt, kann dies nicht detailliert durch Komponenten beschrieben werden. Eine Elementart ist immer ein Endknoten (tiefste Stufe).

Optionen:

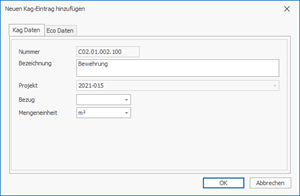

19005

Neue Komponente (Kontextmenü)

Schlägt die nächste freie individuelle Komponente innerhalb des Teilelements zur Erfassung vor



Neue Komponente (Unterdialog ab braunem Icon in Spalte +)

Das braune Icon in der Spalte + ruft den Komponenten-Unterdialog auf, ab dem sich neue Komponente erfassen lassen.

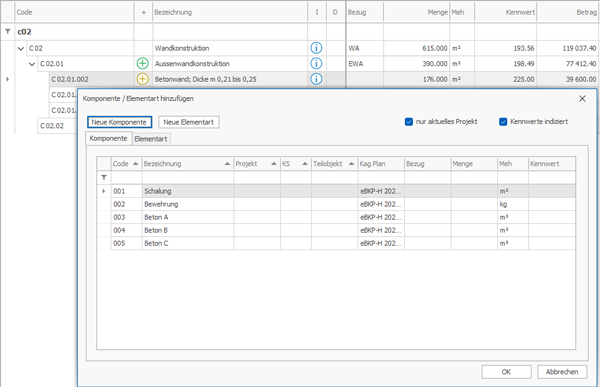

18930

Neue Komponente ohne Vorlage

▪Neue Komponente
Erstellt innerhalb des aktuellen Teilelements ein neue individuelle Komponente (.100 ... 999)

▪Neue Elementart
Öffnet den Editor zur Erfassung einer neuen Elementart (Komponente mit NPK Positionen) und übernimmt innerhalb des aktuellen Teilelements die neue Elementart (.100 ... .999)

Neue Komponente ab Vorlage

▪Aufnahme einer eBKP-Gate Komponente (ab Register Komponente)
Erstellt innerhalb des aktuellen Teilelements eine eBKP-Gate Komponente anhand der gewählten eBKP-Gate-Vorlage (.000 ... .099). Die übernommene eBKP-Gate Komponente behält die Originalnummer von eBKP-Gate.

▪Aufnahme einer Komponente (ab Register Komponente)
Erstellt innerhalb des aktuellen Teilelements eine Komponente anhand der gewählten Vorlage (.100 ... .999). Als Vorlage dienen bestehende Komponenten aus dem gleichen oder einem anderen Projekt. Beim Einfügen werden Kennwert und Mengeneinheit der Auswahl übernommen.

▪Aufnahme einer Elementart (ab Register Elementart)
Erstellt innerhalb des aktuellen Teilelements eine Elementart anhand einer ausgewählten bestehenden Elementart (.100 ... 999). Beim Einfügen werden Kennwert und Mengeneinheit der Auswahl übernommen.

Optionen

▪Nur aktuelle Projekte
Beschränkt die Vorlagen auf das aktuelle Projekt.

▪Kennwert indiziert
Die Kennwerte der Vorlagen werden dem aktuellen Projekt angepasst (Index).

Teilelemente und Elementarten bearbeiten

▪Teilelement bearbeiten (oranges Icon in Spalte D, nur bei individuellen Teilelementen)
Teilelementeditor wird geöffnet

▪Elementart bearbeiten (blaues Icon Spalte D)
Elementarteditor wird geöffnet

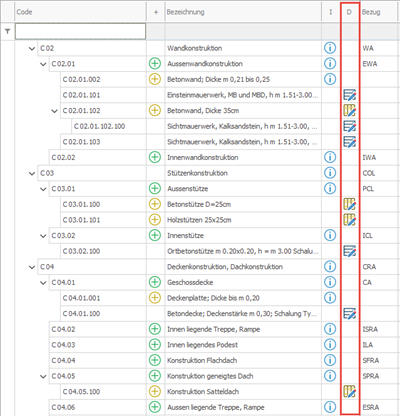

18939

Code-Anzeige bei Teilemenenten

Für die Definition der Code-Anzeige kann eine Voreinstellung unter Administration/Voreinstellungen/Kostenschätzung/Code Kurz Teilelement Komponenten gewählt werden.

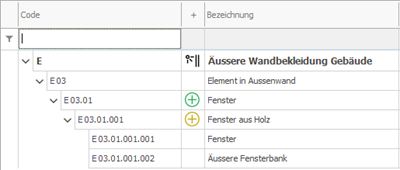

19011

Code Kurz Teilelement Komponente = Nein
(Vorgabe)

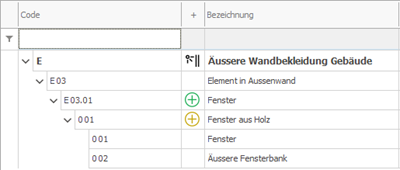

19014

Code Kurz Teilelement Komponente = Ja
