BIM Modell Daten importieren
Für die Mengenermittlung können Daten aus dem BIM Modell importiert werden.
|
Das Importieren von Bauteilen und damit von Mengen aus dem BIM Modell in eine Kostenschätzung erfolgt über Menü Datei/Importieren... |
|

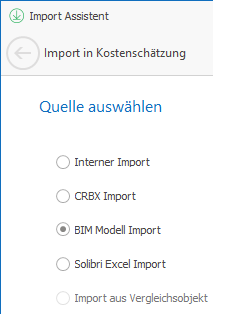

Auswahl der Quelle "BIM Modell Import". Hinweis: Die Quelle "Solibri Excel Import" importiert Daten direkt aus einer in Solibri erstellten Excel Tabelle. Dieser Import benötigt eine spezielle Excel Datei, welche ohne Bauteilinformationen generiert wurde. |
|

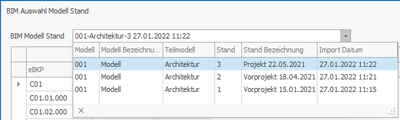

Wahl des zu importierenden Teilmodells und Stand. |

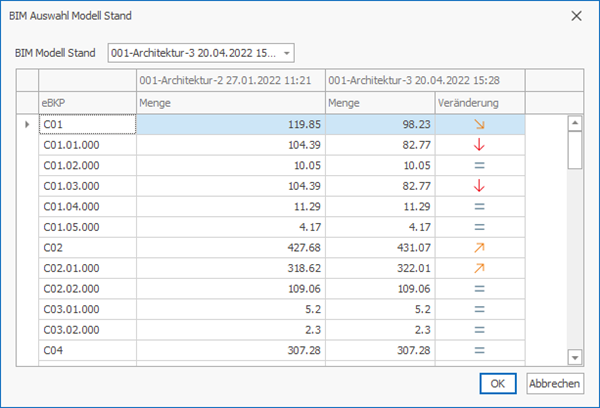

Vor dem definitiven Import werden die aktuellen Mengen der Kostenschätzung mit dem zu importierenden Stand verglichen.
Mit "OK" werden die Daten in die Kostenschätzung übernommen. Die bestehenden Mengen werden überschrieben.
Sind bereits Bauteile zu eBKP-Codes zugewiesen, so werden diese Definitionen übernommen.

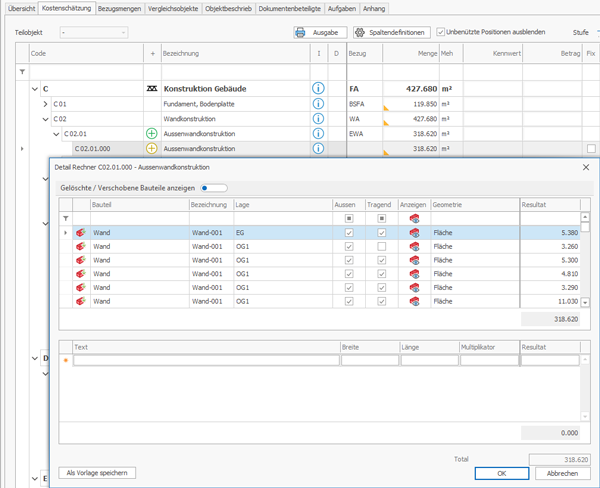

Die Bauteile werden auf der vierten Stufe 'Teilelemente' in die Menge importiert. Dies bietet die Möglichkeit, Bauteile auf andere Teilelemente zu verschieben und so die Methodik des eBKP zu berücksichtigen.

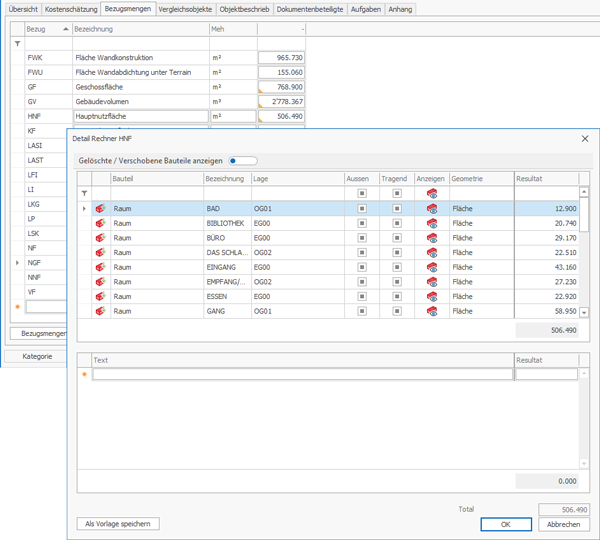

Zusätzliche Informationen wie Geschoss-, Konstruktions-, Hauptnutzflächen und andere werden ebenfalls importiert. Die Details werden auf der Registerkarte "Bezugsmengen" angezeigt.

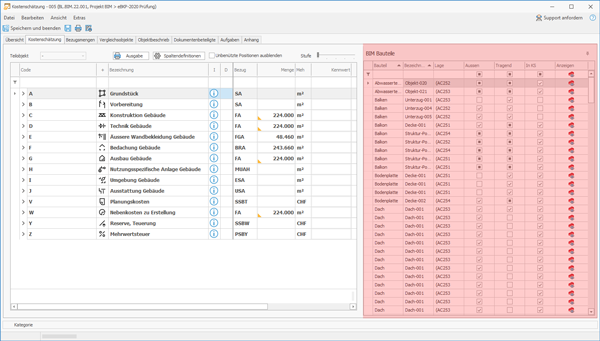

Sämtliche importierten Bauteile werden auf dem BIM Bauteil Panel aufgelistet. Hier sind auch Bauteile aufgelistet, welche keinem eBKP-Code zugewiesen wurden.
